大連長徑噴嘴的工作原理是什么？

大連長徑噴嘴的工作原理是什么？

長徑噴嘴作為工業流體測量的關鍵裝置，其工作原理基于節流效應與伯努利方程，通過精準捕捉流體流動中的能量轉換實現流量計量。這種裝置在大管徑、高流速的管道系統中表現尤為突出，背后是巧妙的結構設計與流體力學規律的結合。?

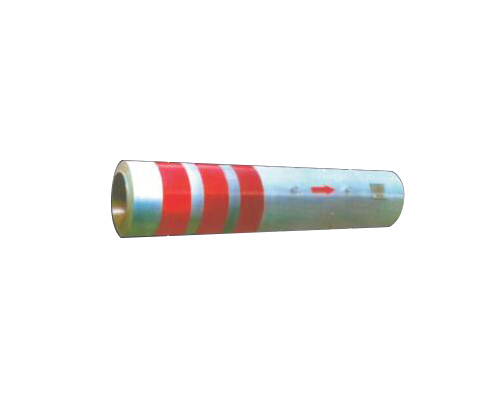

從結構上看，大連長徑噴嘴由入口收縮段、圓柱形喉部和出口擴散段三部分組成。當流體（氣體或液體）流經管道時，會先通過入口的平滑弧形收縮段 —— 這一設計能減少流體擾動，使流速均勻提升。隨著流道截面縮小，根據流體連續性原理，流速會顯著增加，而靜壓能則相應降低，在噴嘴前后形成明顯的壓力差。?
關鍵的測量環節在于壓力信號的采集。在噴嘴入口前端（通常距離入口平面 1 倍管徑處）和喉部（距離出口平面 0.5 倍喉部直徑處），分別設有壓力取壓口。前取壓口捕捉流體未受擾動時的靜壓，后取壓口則測量流速最高處的靜壓，兩者的差值通過差壓變送器轉換為電信號，再結合流體密度、管道參數等，依據標準公式計算出瞬時流量。?
與普通噴嘴相比，大連長徑噴嘴的流線型設計優勢顯著。其入口收縮段的曲率半徑更大（通常為管道直徑的 1/4），能引導流體平緩加速，減少渦流和能量損失，使壓力恢復更快。這一特性讓它在高粘度流體、含少量雜質的介質中仍能保持測量精度，誤差可控制在 ±0.5% 以內。?
此外，長徑噴嘴的喉部長度為喉部直徑的 0.6 倍，這種結構能穩定流體在高速流動時的狀態，避免因流場波動導致的測量偏差。正是這種對流體力學規律的精準運用，使其成為電力、化工等行業大流量計量的選擇設備。
