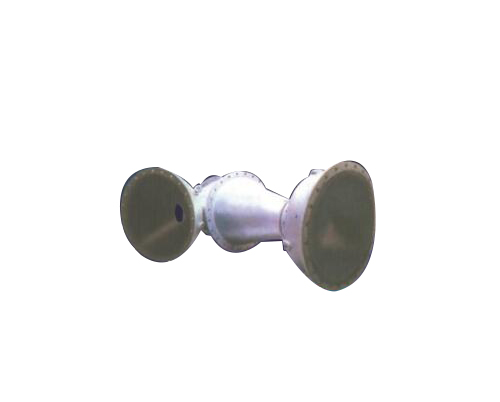

對文丘里管的簡單介紹

古典文丘里也可以稱為古代文丘里管，但大家習慣稱之為文丘里管。文丘里管是一種測量流體流動壓差的裝置。它由四個部分組成，一個是入口部分，另一個是圓柱形管。它是一個收縮的部分，一個錐形的部分。第三個是喉管，一個短直管段。第四個是擴散段，稍微傾斜的管道。文丘里管一般分為內置管和插入管。


內置文丘里管可能不像孔板那樣容易磨損和收集灰塵。和可能的非軸對稱速度分布進行有效調整。這樣就可以進行高精度的流量測量。直徑大于DN600的文丘里管可具有流體阻力小、壓力損失小、測量范圍寬、精度有保證的特點。
文丘里管可以測量工廠中氣體、天然氣、冷空氣、熱空氣、火風和其他流體的流量。它可以準確的測量當前工業企業中各種低壓、大直徑、低流量氣體的流量，是一種測量范圍廣、安裝方便的流體測量裝置。獨特的結構設計和數據處理方法有嚴格的流體力學基礎，真實流量標定在風洞實驗室進行。

文丘里管的特性：


1.對流體的阻力小，150Pa左右，所以能耗低。


2.壓差大，精度高，測量范圍廣。


3.穩定性好，壓差平滑。


4.文丘里管適用范圍廣，一般氣體、煙氣、含雜質較多的高爐煤氣等。長期使用不會堵塞。


5.安裝方便，長期維護。


6.文丘里管的前后直管段比標準節流裝置短，前1.5天左右，后1天左右。


7.在線溫度壓力自校正集成結構。
