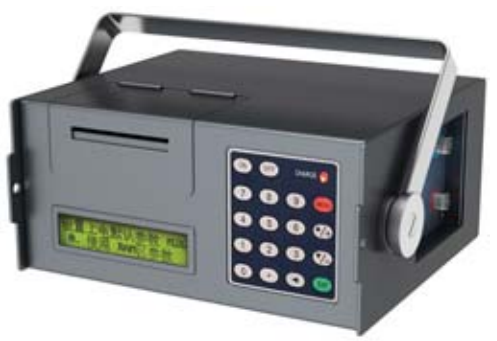

便攜式超聲波流量計硬件設計簡單、軟件功能強大和界面友好。采用低電壓多脈沖平衡發射接收的專利技術，使其更能適應工業環境中的變頻干擾，達到穩定、正確的工作。**簡單方便，使用安全可靠，可以直接通過串聯的形式連接多個諸如4-20毫安模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備。在功能上非常的齊全，不斷的加快滿足我們的需要與應用。
便攜式超聲波流量計流量計工作用參數可以固化到機內的FLASH存儲器中，電磁流量計插入式,超聲波物液位計分體,微機測速儀探頭,鉑電阻溫度計不會發生參數丟失的問題。固化的工作參數可以選擇上電時自動調出。定時打印、數據輸出功能，自動顯示下次打印輸出的時間，22項可編程定時打印內容。定時打印功能能夠實現數據的自動定時輸出或者是自動記錄。

產品簡介

歡迎您購買新一代性能更優異、功能更強大、采用專利技術制造的KRY系列超聲波流量計/熱量表。
KRY系列超聲波流量計/熱量表是在第11版超聲波流量計的基礎上，集多年專業生產制造超聲波流量計的技術與經驗，采用TI的MSP430FG4618低功耗單片機，**新開發的一種通用型高性能、低價格、高可靠性，功能強大的超聲波流量計。選用了國際上著名的半導體元器件廠商生產的**新、****的集成電路及微處理器等，例如美國國家半導體公司、TI、Maxim、Philips、Winbond、Xilinx等。硬件設計簡單、軟件功能強大和界面友好。采用低電壓多脈沖平衡發射接收的專利技術，使其更能適應工業環境中的變頻干擾，達到穩定、正確的工作。
KRY的特點
1． 測量線性度優于0.5％，重復性精度優于0.2% 。高達40皮秒的時差測量分辨率,使測量精度達到±1%。
2． 每個測量周期中128次數據采集輔助以**新研發的流量計時差分析軟件，性能優異，顯示數據更穩定、準確、線形度更好。
3． 隔離型RS485雙接口，流量計與二次表之間可通過RS485總線通訊，傳輸距離千米以上。
4． 帶有三路精度0.1%的模擬輸入接口，可連接溫度壓力等信號。
5． 1路4-20毫安模擬輸出可作為流量/熱量變送器。
6． 2路3線制PT100電阻信號輸入可作為熱量表。
7． 3路4-20毫安模擬輸入，可以作為數據采集器, 模擬輸入接口也可以作為數字輸入接口使用。
8． 帶有雙路隔離型可編程OCT輸出，用于輸出累計脈沖、工作狀態等。
9． 污水管道測量效果好，可以對絕大多數污水管道進行穩定可靠測量。
10．超聲波傳感器可以選擇外夾式，插入式，管段式，還可以支持任意角度安裝的水表傳感器，包括平行雙插入傳感器。
11． 具有一個雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20毫安模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備。
12．流量計工作用參數可以固化到機內的FLASH存儲器中，不會發生參數丟失的問題。固化的工作參數可以選擇上電時自動調出。
13．硬件模塊化設計。有主板模塊、4-20毫安輸出模塊、脈沖輸出模塊、打印機模塊、并口鍵盤顯示模塊、串口鍵盤顯示模塊等組成，用戶可根據需要選擇。
14．MODBUS協議、MBUS協議、FUJI擴展協議、簡易水表協議等不同的軟件通信協議供用戶選用。推薦的協議是MODBUS-RTU或MODBUS-ASCII協議。
15．日累計可記錄前64天，月累積前32個月（2年），并且增加了年月日記錄內容。年月日累積數據都可以通過MODBUS協議讀出。
16．16次上斷電時間流量計記錄。數據都可以通過MODBUS協議讀出。
17．定時打印、數據輸出功能，自動顯示下次打印輸出的時間，22項可編程定時打印內容。定時打印功能能夠實現數據的自動定時輸出或者是自動記錄。
18．OCT1累計脈沖輸出的脈沖寬度可以在6毫秒-1秒之間設定。出廠默認值是200毫秒。
19．帶有鍵盤顯示器并行接口，連接顯示組件可組成簡易流量計。
20．串口鍵盤顯示組件可直接連接在串口上，參數設置完成后即可帶電拔插。
21．具有依靠流體聲速判斷流體種類的功能，可以對流體類型做出識別。
22．具有一個可編程內置的定量控制器。可使用外部輸入信號或者是MODBUS指令啟動。
23．單一24V（YB-70FM使用DC 8～36V）直流電源工作。工作電流小于50毫安。（在不連接顯示器，蜂鳴器不鳴響的條件下）。


應用領域


1. 給水和排水 5. 水利和水資源 9.  流量巡檢、流量跟蹤和采集
2. 石油、化工 6. 節能監測、節水管理 10. 熱量測量、熱量平衡
3. 冶金、礦山 7. 造紙、船體制造行業
4. 供暖、發電 8. 食品和醫藥


安裝傳感器


KRY系列超聲波傳感器有三種供用戶選擇：外夾式、插入式、管段式。
外夾式傳感器的安裝方式有四種，即：V法、Z法、N法、W法
插入式傳感器的安裝方式采用Z法

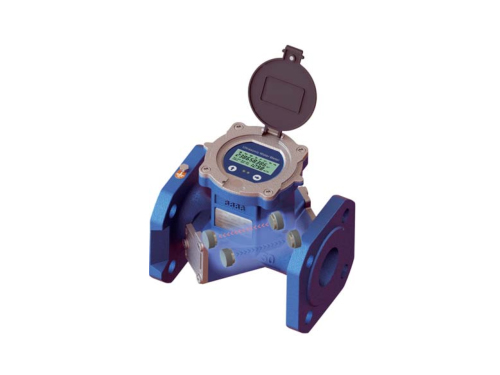

管段式傳感器的安裝只需用戶選好安裝點現場斷管安裝法蘭連接即可


選擇安裝測量點的工礦要求


KRY系列超聲波流量計的安裝在所有流量計的安裝中是**簡單便捷的，只要選擇一個合適的測量點，把測量點處的管道參數輸入到流量計中，然后把傳感器固定在管道上即可。
為保證測量精度和穩定性，傳感器的安裝點應選擇在流體分布均勻的直管段部分（安裝時管道中必須充滿液體）


注意事項


1.　安裝時必須把欲安裝傳感器的管道區域清理干凈，使之露出金屬的原有光澤；
2.　超聲波信號電纜的屏蔽線可懸空不接，不要與正、負極（紅、藍線）短路；
3.　傳感器接好后必須用密封膠（耦合劑）注滿，以防進水；
4.　傳感器注滿密封膠蓋好蓋后，必須將傳感器屏蔽線攬進線孔擰好鎖緊，以防進水；
5.　捆綁傳感器時應將夾具（不銹鋼帶）固定在傳感器的中心部分，使之受力均勻，不易滑動；
6.　傳感器與管道的接觸部分四周要涂滿足夠的耦合劑，以防空氣、沙塵或銹跡進入，影響超聲波信號傳輸。


菜單簡介


KRY系列超聲波流量計/熱量表采用了窗口化軟件設計，所有輸入參數、儀器設置和顯示測量結果統一細分為100多個不同的顯示窗口（有時也稱為菜單），這些顯示窗口標記為M00，M01………M+9。
進入某個顯示窗口的快捷方法是鍵入 MENU 鍵，然后鍵入兩位數字表示的窗口號碼。
例如欲進入35號窗口，則鍵入MENU   3   5 鍵
在相鄰窗口（例如M39和M41是M40的相鄰窗口）之間移動，使用 ▲/+ 或 ▼/- 鍵。


窗口按下列規律安排：
● 00～09 號窗口是顯示窗口，能顯示瞬時流量、正累積流量、負累積流量、凈累積流量、瞬時流速、日期時間、模擬輸入當前量、當前工作狀態、今日流量。
● 10～29 號窗口是初始參數操作窗口，在這些窗口中輸入諸如管道外徑、管壁厚度、流體種類、傳感器類型、傳感器安裝方法等參數，顯示安裝距離、參數固化等。
● 30～38 號窗口是流量單位選擇和累積器選項操作窗口，在這些窗口中，可以選擇工作單位系，可選擇流量計工作單位諸如立方米、公升等、可以打開或關閉各累積器或是對其進行“清零”操作。
● 40～49 號窗口包括流量修正操作窗口和網絡標識地址碼（46 號）、密碼保護（47 號）、線性度折線修正（48 號）等。
● 50～89 號窗口包括定時輸出、RS485 輸出、繼電器輸出、電流環輸出、批量控制器、LCD 顯示器、日期時間、頻率信號輸出、報警輸出、模擬輸入、日月年累積器、熱量測量等功能的設置和操作。
● 90～94 號窗口為流量計檢查窗口。90 號窗口顯示信號強度和信號質量Q 值；91 號窗口顯示信號傳輸時間比；92 號窗口顯示通過測量估計的流體聲速；93 號窗口顯示測量的信號傳輸總的時間和時間差；94 號窗口顯示雷諾數和儀器自動修正系數。
● 95 號窗口是進入此窗口就啟動了流量計的循環顯示功能，順序為M95→M00→M01→M02→M03→M04→M05→M06→M07→M08→M09→M90 →M95 時間間隔為8 秒。
● +0～+9 號窗口是附加的一些次常用功能窗口，包括上斷電時間記錄、總工作時間、總上電次數等。甚至還包括一個單精度函數計算器。
還有一些窗口是有關硬件調試操作的，只用于廠家調試。


串口及通訊協議


KRY系列超聲波流量計/熱量表本身帶有隔離的RS485接口，可以同時支持多種常用的通訊協議，包括MODBUS協議、M-BUS、FUJI擴展協議及國內其它廠家協議。
MODBUS協議是常規的工控常用協議。MODBUS的兩種格式RTU和ASCII都能支持。
FUJI擴展協議是在日本FIJI超聲波流量計協議的基礎上擴展實現的，能夠兼容FUJI超聲波流量計協議，以及第7版超聲波流量計協議。
兼容協議可以兼容水表協議以及國內其它廠家協議，為了方便用戶把YB-70F系列超聲波流量計/熱量表接入用戶按照國際其它廠家通訊協議而開發的數據采集系統中，目前可以支持8種兼容通訊協議。使用兼容通訊協議，用戶需要在M63中，選擇“MODBUS ASCII”選項后再選擇協議中的任意一種即可。
KRY系列超聲波流量計/熱量表還能夠起到簡易RTU設備的作用。可使用電流環及OCT輸出控制步進式或模擬式電磁閥的開度，OCT輸出可控制其他設備的上下電，其1路模擬輸入可用來輸入壓力、溫度等信號。
使用RS485則可以接入RS-485總線。也可以使用GSM短信息模塊板，通過短信息傳輸流量/熱量測量數據。該模塊板可以多機組網，還可以使用普通手機（移動電話）查看流量計的工作狀態和測量數據。
在網絡環境中使用時，除標識地址碼的編程需使用串口或并口操作鍵盤外，其他各個量的操作均可在上位機上進行。
數據的傳輸采用命令應答方式，即上位機發出命令，流量計做出相應的回答。
流量數據采集可以使用本公司研制開發的通用/專用流量/熱量數據**系統，該系統基于KRY系列超聲波流量計/熱量表的特點，充分利用了流量計特色的軟硬件設計，具有投資少、系統簡單明快、運行可靠等特點。
廣大用戶如有聯網需求，請與我公司聯系或登陸本公司網站下載通訊協議說明書。


質量保證


本公司產品實行一年質量保證期，保證一年內用戶手中的儀器正常運行。一年內產品本身的任何問題,我公司將負責解決。
對新版的KRY系列產品，公司還特別實行不滿意免費更換制度，保證用戶用到**好的產品。


公司服務

本公司可上門安裝，培訓指導技術人員。對流量計產品本身發生的問題，在用戶要求下，公司將委派技術人員以**快的速度（近途24小時以內，遠途48小時以內）到達現場協助用戶解決問題。在其他情況下如發生硬件故障時，建議返廠維修，因為本測量儀表基于微處理器，線路很復雜，所以用戶自己進行維修或者現場緊急維修是比較困難的。
大多數情況下，用戶自己在熟悉本說明書的基礎上并參考故障解析或通過電話與我們的技術人員取得聯系就能解決問題。如果必須運回公司進行修理，請在方便的條件下隨貨附上一封說明故障癥狀的信件及用戶收貨信息。
一般情況下，如不能滿意地工作，請試試下列步驟：
1. 仔細檢查安裝步驟，查看設置參數是否正確。
2. 檢查電源及各連接線是否正常、有無虛接。
3. 同公司技術人員取得聯系，準備好儀器的名稱、型號及產品序列號，以及所使用的參數。


產品升級


本公司對產品實行免費升級制，強有力的科研力量將竭盡全力完善公司的每一項產品,每當有新版軟件或新產品問世時,我們都會在公司網站上發布升級軟件，如需升級，請您訪問公司網站下載升級程序或來電咨詢。


技術咨詢

每當用戶在使用本公司產品或在本公司產品及研究領域內存在技術上問題時，請您同我們聯系,我們將全力為您服務。
