電磁流量計
》

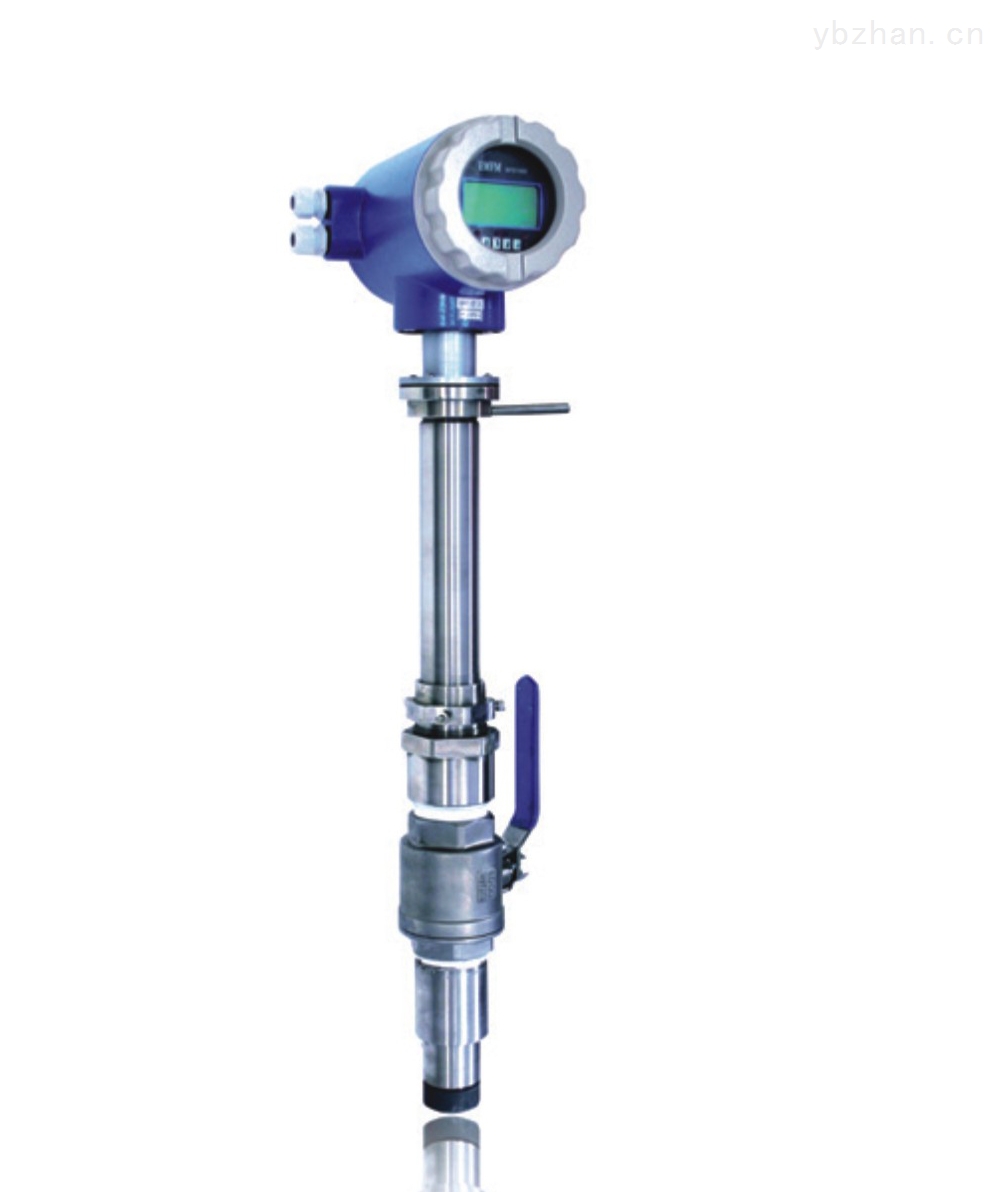

電磁流量計插入式
- 電磁流量計插入式
- 產品類別：電磁流量計
- 產品規格：
- 產品價格：
- 免費電話： 13998569996
電磁流量計插入式根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器，因此在使用上能夠不斷的加快滿足我們的需要與應用，帶來的安全性與穩定性都是能夠很好的塑造出簡便性與利用的效果。電磁流量計插入式和便攜式超聲波流量計結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。
電磁流量計插入式當管道直徑較大時，永久磁鐵相應也很大，笨重且不經濟，雙纜導波雷達物位計所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。在我們生活上能夠不斷的符合我們的需要，帶來的各種檢測度與使用的感受都是能夠非常的具有適應的效果與應用的能力，高頻脈沖雷達物位計采用新穎勵磁方式，功耗低、零點穩定、超聲波物液位計一體精確度高。
基本功能
低頻方波勵磁，勵磁頻率： 1/10工頻、1/12工頻；
勵磁電流為125mA,250 mA；
無需附加電極的空管測量功能，連續測量，定值報警；
流速測量范圍：0.1 --- 15米/秒，流速分辨率：0.5毫米/秒；
交流高頻開關電源，電壓適用范圍：85VAC --- 250VAC；
直流24V開關電源，電壓適用范圍：20VDC --- 36VDC；
網絡功能：MODBUS（標配）、HART （選配）、 GPRS（選配）、PROFIBUS（選配）；
中文、英文顯示方式,（可定制其它語言）；
內部有兩個積算器總量，可分別記錄：流量總量、熱量總量。
正常工作條件
環境溫度：–10～+60℃；
相對濕度：5%～90%；
供電電源：?jiǎn)蜗嘟涣麟?85～250V，45～63Hz；
耗散功率：小于20W（連接傳感器配后）。
與傳感器連接型式
方型殼體分體式：墻掛式方形殼體，轉換器同傳感器電纜連接。
傳感器配套要求
傳感器信號靈敏度：在1米/秒流速下，傳感器輸出150μV ～200μV；
對于L_MagH電磁流量計熱表，勵磁回路中采用125 mA電流，可適應100Ω～110Ω?jìng)鞲衅鲃?lì)磁線圈電阻；勵磁回路中采用250mA電流，可適應40Ω～60Ω?jìng)鞲衅鲃?lì)磁線圈電阻；
數字頻率輸出
頻率輸出范圍：1-5000；
輸出電氣隔離：光電隔離。隔離電壓：> 1000V DC；
頻率輸出驅動：場效應管輸出，*高承受電壓36VDC，**大負載電流250mA。
模擬電流輸出
負載電阻： 0～750Ω。
基本誤差：0.1%±10μA。
數字通訊接口及通訊協議
RS485界面：Modbus協議，RTU格式，寄存器地址見附錄5；電氣隔離1000V；
電氣隔離
模擬輸入與模擬輸出間絕緣電壓不低于500V；
模擬輸入與報警電源間絕緣電壓不低于500V；
模擬輸入與交流電源間絕緣電壓不低于500V；
模擬輸出與交流電源間絕緣電壓不低于500V；
模擬輸出與大地之間絕緣電壓不低于500V；
脈沖輸出與交流電源間絕緣電壓不低于500V；
脈沖輸出與大地間絕緣電壓不低于500V；
報警輸出與交流電源間絕緣電壓不低于500V；
報警輸出與大地間絕緣電壓不低于500V。
頻率輸出
數字輸出是指頻率輸出。頻率輸出的范圍為1-5000Hz可選，頻率輸出方式一般用于控制應用,因?yàn)樗从嘲俜直攘髁浚饕糜趦x表的標定。
儀表頻率輸出值 = （流量值測量值 / 儀表量程范圍）* 頻率滿程值；
數字量輸出的接線
數字量輸出有二個接點：數字輸出接點，數字地線接點，符號如下：
POUT ———— 數字輸出接點；
PCOM ———— 數字地線接點；
POUT為集電極開路輸出
一般，用戶光耦需10mA左右電流，因此，E/R=10mA左右。E=5～24V。
數字量輸出接繼電器
一般中間繼電器需要的E為12V或24V。D為續流二極管，目前大多數的中間繼電器內部有這個二極管。若中間繼電器自身不含有這個二極管，用戶應在外部接一個。
模擬量輸出
模擬量輸出指4～20mA信號制。
模擬量電流輸出內部為24V供電，可驅動750Ω的負載電阻。
模擬量電流輸出對應流量的百分比流量，即：H
對于4～20mA信號制，電流零點為4mA。
因此，為提高輸出仿真量電流的分辨率，用戶應適當選擇流量計的量程。
流量計在出廠時，制造廠已將仿真量輸出的各參數校準好。一般情況下，不需要用戶再作調整。若出現異常情況，需要用戶校準模擬量輸出時，可按電流零點滿度參數介紹標定。
※備注：L_MagH電磁流量計熱表、傳感器連接到流體管道上后（無論是標定還是使用），應首**行如下工作：
將傳感器前后的管道用銅線良好緊固連接。
將傳感器良好接地。
調儀表零點時確保管道內流體靜止。
確保傳感器電極氧化膜穩定生成（電極與流體連續接觸48小時即可）。
